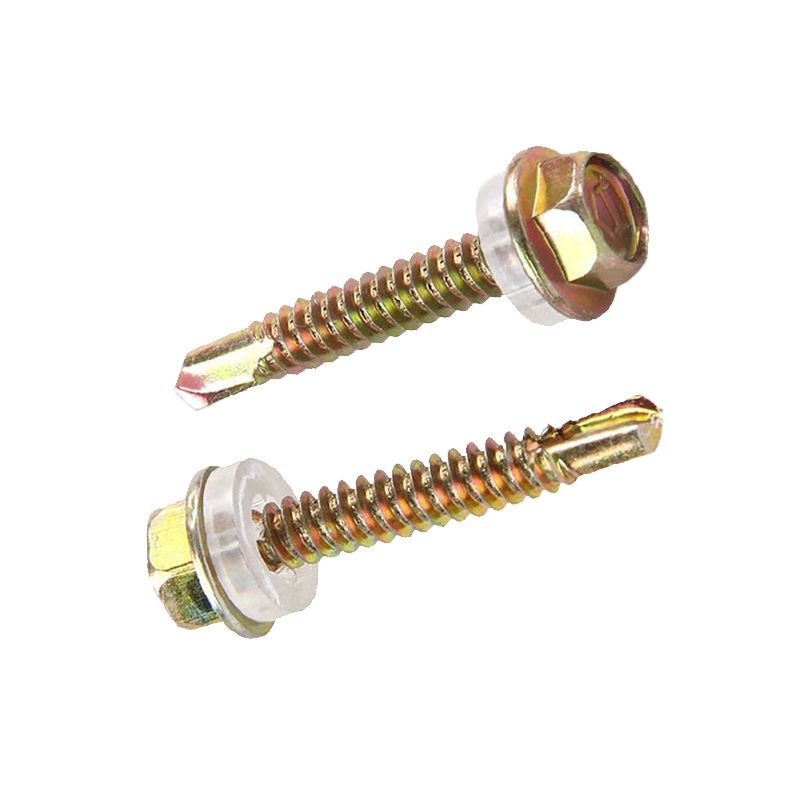

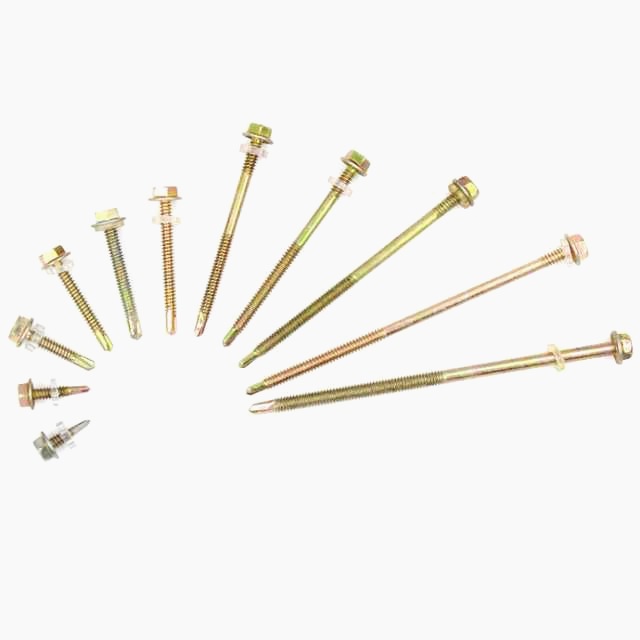

彩锌钻尾丝|钻尾螺钉|燕尾丝

热处理: 自攻螺丝需经渗碳热处理以获得非常硬之表面以便进行螺纹攻入成型或切削.

经渗碳及调质热处理后,规范上所要求之机械特性有:

表面硬度: 一般自攻螺丝渗碳后表面应有45 HRC以上之硬度,以便能攻入铁板中.钻尾螺丝的表面硬度及心部硬度要比一般自攻螺丝高一点(J78要求表面硬度须有50~56HRC),

这是因为钻尾螺丝多了一个钻孔之作业.

为达日常测试或快速检查之目的,表面硬度可以使用HR 15N ,Knoop或微克氏微小

硬度检查.这些方法的选择取决于制品可测试面积的尺寸. 制品表面应予轻微的处理后,再测试硬度值.如果硬度值低于规定时,可参考下列叙述之方法:使用500g荷重之Knoop或300g之微克氏微小硬度机在制品表面下0.002英吋之位置读取硬度值,如果全渗碳深度为0.004英吋和以下时,可以使用100g荷重在表面下0.001英吋之位置测试.

当检测表面硬度和渗碳深度时,为确保镶埋材料能适当支撑,读值将取自从中心到超

过中心线的范围内之纵剖面测量.样品应能在镶埋材料中得到适当的支撑.测试时在

显微镜上量测样品截断面之外径时,Zui少应有原样品外径95 %以上. 渗碳深度: 渗碳深度相当重要,渗碳太浅,螺丝无法正确进行组装作业,渗碳太深,中心之扭矩及延展性会受到影响.一般自攻螺丝渗碳深度的测试须在螺丝截断面的中点(Zui少应有原样品外径95 %以上)的牙山上的中点上量测,ISO 2702规定小于ST 3.9的螺丝可

以在牙谷处往中心部量测. 回火后心部硬度: 心部硬度应在螺丝截断面上靠近尾端之完全的牙底径(平行处)处由牙底径至半径的中间点处测量.

显微组织: 以金相法检视时,表面与心部间应无带状肥粒铁产生.肥粒铁显现表示热处理不完全(加热温度不足;或淬火速度过慢导致肥粒铁先析出于晶界).对于有强度要求者可能降低其特性.
