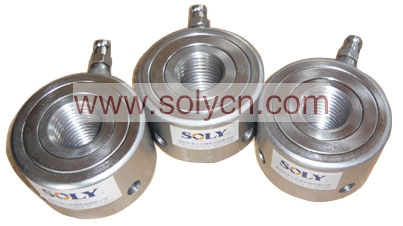

液压锁紧螺母泰州索力-螺栓予紧拉伸用液压螺母

一、概述
    本厂生产的液压螺母是根椐多年来的生产实际经验，参照国外产品的相关技术并结合一些使用厂家的要求开发、研制生产的成系列产品。该产品适用于需经常拆装的螺栓；超大螺栓的予紧；大型工件的锁紧等场合。并可做液压过盈连接拆装工具。
    液压螺母的优点：·操作方便、省力 ·予紧力大 ·安全、可靠 ·可用于传统方法不能完成的地方。
    目前生产的液压螺母规格为：M120×3－M320×6，注油方式分为轴向注油和径向注油。压力等级为40Mpa；21Mpa。
     本厂也可根据用户要求设计、制造，以满足不同的螺纹规格及锁紧行程。

 四、使用方法与注意事项
1.手动泵在使用前将液压油注满，注油口在手动泵的后端，打开螺母注油，注油后锁紧。加压时将泵上方的手柄上下压动，将泵右侧的卸荷开关手柄顺时针锁紧；卸压时将手柄逆时针旋转即可。左侧接压力表，可观察加压时的压力指示，手动泵前端接注油胶管。
2.液压螺母由螺母体、压环、注油口及放油排气接头组成，使用时将螺母外观清洗干净。螺母旋进工件并锁紧螺母，压环应在原始位置，然后将手动泵的注油胶管接口插在注油口上，锁紧手动泵右侧的卸荷开关手柄，慢慢加压，同时将放油排气接头上部的放气帽向内旋，放气，直至螺母内空气排净，流出干净的液压油后向外旋松放气帽使之单向阀关闭，继续加压注油，使压环向外压出，达到压紧目的，直到加压到你所需压紧目的即可。松开卸荷开关手柄，松开手动泵的加压胶管接头。
3.松卸螺母将放油排气接头向里旋转直至液压油流出，慢慢松开螺母即可。
4.螺母在没有旋进工件锁紧前，请不要给螺母加压，防止压环偏载脱出，在不使用时请将螺母内的油放净，压环回到原始位置，以备下次使用。在螺纹处加黄油防止生锈。

型号

D

D1

H

压环

注轴压力

压环压力

行程L

面积

毫米

平房厘米

MPa

KN

      SLYM-G100×2
      SLYM-Tr100×4

SLYM-G120×3
SLYM-Tr120×6

220

180

60

5

77

40

277

SLYM-G130×3
SLYM-Tr130×6

230

190

60

5

82

40

295

SLYM-G140×3
SLYM-Tr140×6

240

200

60

5

87

40

313

SLYM-G150×3
SLYM-Tr150×6

270

220

70

5

125

40

450

SLYM-G160×3
SLYM-Tr160×6

280

230

70

8

132

40

475

SLYM-G170×3
SLYM-Tr170×6

290

240

70

8

138

40

497

SLYM-G180×3
SLYM-Tr180×6

300

250

70

8

145

40

522

SLYM-G190×3
SLYM-Tr190×6

310

260

70

8

150

40

540

SLYM-G200×3
SLYM-Tr200×6

320

270

70

8

157

40

565

SLYM-G210×3
SLYM-Tr210×6

330

280

70

8

163

40

587

SLYM-G220×3
SLYM-Tr220×6

340

290

70

8

169

40

608

SLYM-Tr240×6

370

320

80

8

188

40

730

SLYM-Tr260×6

400

350

80

8

207

40

800

SLYM-Tr280×6

420

370

80

8

270

40

1000

SLYM-Tr300×6

450

400

90

10

294

40

1100

SLYM-Tr320×6

470

420

90

10

310

40

1200

SLYM-Tr340×6

490

440

100

12

325

40

1260

SLYM-Tr360×6

510

460

100

12

341

40

1320

SLYM-Tr380×6

530

480

100

12

357

40

1400
