负载弹簧 压缩弹簧板簧疲劳寿命检测设备
产品详情 品牌：其他 型号：QBH-Y300 类型：弹簧疲劳试验机 最大试验力：300000N 振幅：见详细mm 试验频率：0.1-10HZHz 试件最大长度：见详细㎜ 试件最大外径：见详细㎜ 装箱数：根据具体情况 适用范围：量程内 加工定制：是 外形尺寸：可定制mm 重量：见详细kg 最大试验力：±300kN 静态示
1.00
库存 999
- 品牌：其他
- 型号：QBH-Y300
- 类型：弹簧疲劳试验机
- 最大试验力：300000N
- 振幅：见详细mm
- 试验频率：0.1-10HZHz
- 试件最大长度：见详细㎜
- 试件最大外径：见详细㎜
- 装箱数：根据具体情况
- 适用范围：量程内
- 加工定制：是
- 外形尺寸：可定制mm
- 重量：见详细kg
- 最大试验力：±300kN
- 静态示值精度：±1%
- 频率范围：0.1-10HZ
- 控制方式：力、位移全数字闭环系统
一、设备简介
该设备主要用于对汽车钢板弹簧进行疲劳性能试验的专用设备，该试验机通过液压伺服方式来实现对汽车钢板弹簧的静态试验、动态试验和疲劳性能试验，本试验机可以完成JB3383《汽车钢板弹簧台架试验方法》、JB523《汽车钢板弹簧技术要求》和QC T 29035-91《汽车钢板弹簧技术条件》标准中要求的相关试验。
本试验台可对汽车钢板弹簧总成在特定条件下，进行预压后，检测其刚度大小；可以按预置弧高测量负荷大小，也可以通过预置负荷测量弧高大小；在规定的应力下进行钢板弹簧的疲劳试验。
二、主要构成部分及特点：
主要由主机系统、液压系统、伺服控制系统、强电控制系统、计算机数据处理系统等部分组成。

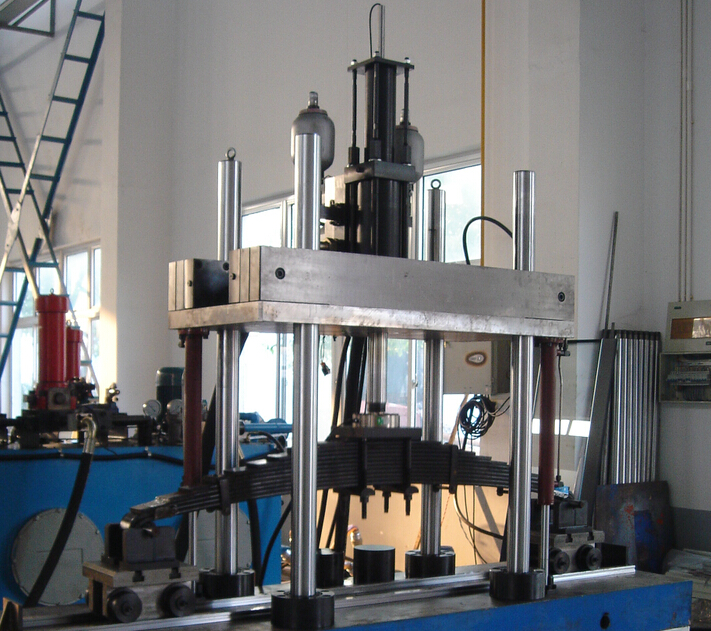

主机的试验框架为四柱式框架结构，刚性好、强度大、适用范围广。框架上端横梁设置升降机构，可随意调节高度，便于安装不同试样。四柱固定于试验平台上，试验平台设计加工贯通滑槽，以备试验小车在上面滑动。伺服作动器安装在活动横梁上，试验平台水平放置于地面上。
本机具有油源过压保护；油温互锁保护；计数器予置值互锁保护；负荷、位移上、下限设定值超限保护；电机过流保护级安全防护等多种保护功能。
三、主要技术指标：
项 目：主要规格、技术参数和技术指标
最大试验力：±300kN（21MPa）
静态示值精度：±1%（2%-100%FS）
动态波动度：≤±1%FS
频率范围：0.1-10HZ
控制方式：力、位移全数字闭环系统
主要输入试验波形：正弦波、方波、三角波、梯形波、静态试验斜波等
所需伺服阀流量：700L/min
有效试验空间：高度1000mm,柱间距离≥580×750
空间调整方式：液压升降、锁紧移动横梁
作动器行程：±150mm
位移示值精度：≤±0.5%FS
