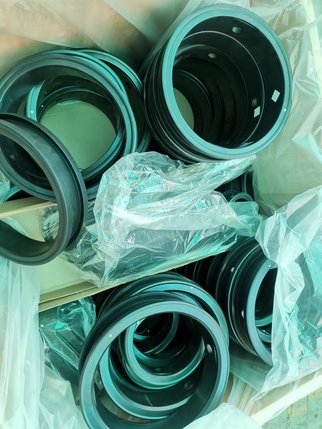

keystone蝶阀配件 阀座，轴密封，填料，后环，垫片，弹垫

 KEYSTONE OPTISEAL 对夹式和支耳式蝶阀

应用于通用行业的弹性阀座蝶阀

 Optiseal14 15 16 17蝶阀 是对以前成功的弹性密封阀门设计进一步的改进。改进范围包括诸多方面，进一步增强了性能，延长了阀门的使用寿命。

特性顶部衬套可吸收执行器侧的轴向推力负荷污垢刮前器阻止湿气进入轴区,4

执行器法兰符合1S0 5211

可应用在高固体份、光滑性、无硅酮油臻系统、确保优良的抗腐蚀能力.

延长的体颈实现了管道保温，

阀体定位孔方便了安装和法兰之间的对中

分体式阀体间的接合面密封严密，可阻止湿气进入阀座(直到 DN300)

圆形抛光蝶板边缘实现了完全的同心密封、更低的转矩、更长的阀座寿命和达到气泡级密封，

阀座可更换，它将阀体和阀杆与流体完全隔开。

初级肮阀杆密封超越了阀门的额定压力，并阻止经轴区到空气的泄漏.

辅助轴密封提供了备用安全.阀座内有整体模压成型的。形圈，可用于法 兰密封，

薄蝶板提供了对流通的真正最小的阻碍(鰱夤賣凉鷯囬秝祓蒈俠摔汉迺怌肥腒姞狗 DN300

·对于DN300以下的所有材料的阀体(铁除外)都具有上、下两个轴承，可以达到最优化的支撑和最小的摩擦力.

排水孔排干来自顶盘凹口空间(最高可达 DN300)可能液体，·对央和支耳阀体设计、符合1SO575215短型设计。(DIN 3202，第3K1部分).

所有阀门遵守《压力设备标推(97123/EU)第H部分》

已获认证:CEMarking、FDA,tKTWIDVGW，KIWA，DGS，ABS,DNV.

压力10-16

管端压力6 10-16

温度-40+160

尺寸40-900

法兰标准PN 6110116ANS1 150

JS 5K110K

一般应用

食品和饮料加工、干散货运输、造纸厂、泥浆处理等，这些阀门适用于任何需要最大流通面积又要求能够达到无气泡关闭的应用场合.

它具有平稳流动特性、优良的抗磨损、抗侵蚀和抗腐蚀能力以及无裂隙的内轮线.对于饮用水，可以使用一种通过鉴定的EPDM 化合物阀座.

不含油脂或硅酮的阀门适用于如油臻系统或供氧系统等特殊设备，具存TE衬里阀座和-覆层蝶板及阀杆的Optiseal特别适合需要具有优良的耐化学性和无毒性的应用场合，此类应用在化工、石化和制药工业经常会需要支耳式则在设备安装和试运行阶段用于进行所有压力测试

零部件表

部件号部件名称

:Nminoroxs=ses

刮尘器  阀杆衬套  阀杆  轴承  分离式密封  阀杆  阀座

 阀板  阀体螺丝阀板螺丝  0型环  0型环  堵头  卡簧  键槽
