东莞五金厂平垫圈、弹簧垫圈原料牌号检测，晶粒镀检测，钢材表面粗糙度检测

东莞五金厂平垫圈、弹簧垫圈的原料牌号检测、晶粒度及镀层检测、钢材表面粗糙度检测服务

平垫圈与弹簧垫圈是机械装配中用量大、应用广的紧固件辅助零件。平垫圈主要用于分散螺母对被连接件的压应力，防止表面损伤，并增大摩擦面积；弹簧垫圈则依靠其特有的开口斜面结构，在受压后产生弹性回复力，起到防松抗震的作用。这两类垫圈的制造质量直接影响连接副的可靠性。东莞作为全国五金制造业的重镇，对垫圈产品的原料控制、微观组织评价及表面质量检测有着迫切需求。深圳华瑞测科技有限公司依托先进的检测设备与专业的技术团队，可为东莞地区的五金企业提供平垫圈、弹簧垫圈的原料牌号检测、晶粒度及镀层检测、钢材表面粗糙度检测等一站式技术服务。

一、原料牌号检测：准确判定材料成分与标准符合性

平垫圈与弹簧垫圈的原材料主要为热轧或冷轧钢带（卷板），常用牌号包括碳素结构钢（Q195、Q235、Q345）、优质碳素钢（08F、10#、15#、35#、45#）、合金弹簧钢（65Mn、60Si2Mn、50CrVA）以及不锈钢（304、316、410）等。其中，弹簧垫圈对材料的弹性极限、屈服比及疲劳强度要求较高，多采用65Mn或60Si2Mn；平垫圈则常用Q235或08F等低碳钢。准确判定原料牌号是确保产品性能符合设计要求的前提。

深圳华瑞测提供原料牌号检测服务，依据GB/T 4336（火花源原子发射光谱法）、GB/T 11170（不锈钢多元素测定）、GB/T 20123（碳硫测定）等标准，采用直读光谱仪、X射线荧光光谱仪（XRF）及高频红外碳硫仪，对平垫圈、弹簧垫圈的本体或同批次原材料进行全元素定量分析。关键检测元素及判定依据包括：

• 碳（C）：区分低碳钢（≤0.25%）、中碳钢（0.25%-0.60%）及高碳钢（≥0.60%）。65Mn要求C 0.62%-0.70%，Q235要求C 0.14%-0.22%。

• 锰（Mn）：弹簧钢中Mn含量通常为0.90%-1.20%（65Mn），普通碳素钢为0.30%-0.70%。

• 硅（Si）：弹簧钢中Si含量较高（60Si2Mn要求Si 1.50%-2.00%），普通碳素钢Si≤0.30%。

• 铬（Cr）、钒（V）、镍（Ni）：合金弹簧钢中添加以提高淬透性和耐疲劳性能。

• 硫（S）与磷（P）：有害杂质，需严格控制（≤0.030%-0.035%），否则降低塑性及冲击韧性。

检测结果可与GB/T 699（优质碳素结构钢）、GB/T 700（碳素结构钢）、GB/T 1222（弹簧钢）等标准进行比对，明确判定原料牌号是否符合采购要求，并协助排查混料或材质降级问题。

二、晶粒度及镀层检测：微观组织与表面防护的双重评估

（一）晶粒度检测

晶粒度是评价钢材内在质量的重要显微组织参数，直接影响垫圈的强度、塑性及韧性。对于弹簧垫圈，细小的晶粒（通常要求≥8级）有助于提高弹性极限和疲劳寿命；对于平垫圈，晶粒均匀性则关系到冷冲压成形性能及尺寸稳定性。

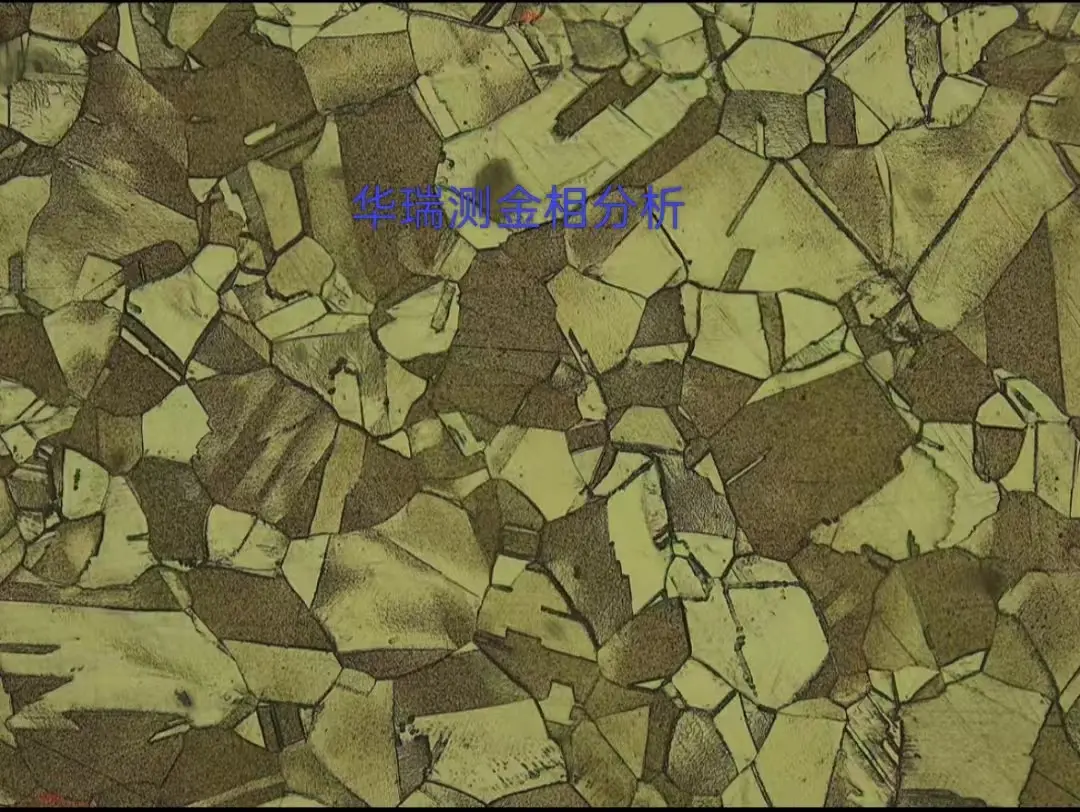

深圳华瑞测依据GB/T 6394（金属平均晶粒度测定方法）及ASTM E112标准，采用比较法、截点法或面积法，对平垫圈、弹簧垫圈的纵截面或横截面进行原奥氏体晶粒度评定。具体步骤包括：试样制备（镶嵌、研磨、抛光）、晶界显示（采用苦味酸或过饱和苦味酸溶液腐蚀）、显微观察与评级。报告将明确给出晶粒度级别数（如8.0级、9.5级），并判定是否满足产品标准或客户要求（如弹簧垫圈晶粒度通常要求≥8级）。

（二）镀层检测

平垫圈与弹簧垫圈常采用电镀锌、热镀锌、达克罗、磷化、发黑等表面处理工艺，以提高耐腐蚀性能或改善装配润滑性。镀层质量直接影响垫圈的使用寿命及防松效果。镀层检测主要包括镀层厚度、镀层成分、结合力及耐腐蚀性等。

深圳华瑞测提供以下镀层检测服务：

• 镀层厚度测量：依据GB/T 4956（磁性基体上非磁性覆盖层厚度测量 磁性法）、GB/T 6462（金属和氧化物覆盖层厚度测量 显微镜法），采用磁性测厚仪或金相显微镜法，测定垫圈表面镀层的局部厚度及平均厚度。弹簧垫圈的镀层需特别注意开口部位的覆盖均匀性，避免因镀层过厚导致弹性降低或氢脆风险。

• 镀层成分分析：采用X射线荧光光谱仪（XRF）对镀层进行半定量或定量分析，判定镀层类型（纯锌、锌镍合金、锌铁合金等）及是否有害元素（如铅、镉、六价铬）超标。

• 结合力测试：依据GB/T 5270（金属基体上的金属覆盖层 结合强度试验方法），采用划格法、弯曲法或热震法，评估镀层与基体的附着强度，防止镀层起皮、剥落。

• 氢脆敏感性筛查：对于高强度弹簧垫圈（硬度≥40 HRC），若采用电镀锌工艺，需依据GB/T 3098.17进行氢脆预载荷试验，检测是否存在延迟断裂风险。

三、钢材表面粗糙度检测：影响摩擦系数与接触性能的关键参数

平垫圈及弹簧垫圈的表面粗糙度直接影响其与被连接件、螺母之间的摩擦系数，进而影响预紧力的稳定性及防松性能。对于平垫圈，过高的粗糙度可能导致应力集中或局部压溃；对于弹簧垫圈，其斜面和开口部位的粗糙度不均匀则会影响弹性回复力的发挥。表面粗糙度也是评价原材料（钢带）表面质量及冲压制耳、划痕等缺陷的重要指标。

深圳华瑞测依据GB/T 1031（产品几何技术规范 表面结构 轮廓法 表面粗糙度参数及其数值）及GB/T 3505（表面结构 轮廓法 术语、定义及参数）等标准，采用高精度表面轮廓仪或粗糙度仪，对垫圈的关键表面进行测量。主要检测参数包括：

• Ra（轮廓算术平均偏差）：常用的粗糙度参数，反映表面微观不平度的平均值。普通平垫圈的Ra通常要求≤3.2μm，精密垫圈≤1.6μm。

• Rz（轮廓大高度）：用于评估表面尖峰或深谷的存在情况，对防止应力集中有参考意义。

• Rsm（轮廓单元的平均宽度）：反映表面纹理的间距特征，影响接触刚度。

检测时需根据垫圈的形状（环形、开口形）选择合适的测量路径，通常在上表面、下表面及内外圆边缘区域分别取样。对于弹簧垫圈，还需对其斜面及开口断面进行粗糙度测量，以评估是否存在冲压毛刺或撕裂缺陷。

四、服务范围与技术优势

深圳华瑞测可为东莞地区的五金制造企业提供平垫圈、弹簧垫圈的原料牌号检测、晶粒度评定、镀层性能分析及表面粗糙度检测等全流程技术服务。检测对象涵盖不同规格（公制、英制、美制）、不同材质（碳钢、合金钢、不锈钢）及不同表面处理状态（镀锌、达克罗、磷化、发黑、本色）的垫圈产品。测试标准覆盖GB、ISO、ASTM、DIN、JIS等国内外规范，可根据客户需求（如供应商来料验证、产品出厂检验、工艺改进、失效分析）定制个性化检测方案，并出具规范的检测报告。

从原料牌号到晶粒组织，从镀层质量到表面粗糙度，深圳华瑞测以专业设备、严谨流程和丰富经验，为东莞五金企业的垫圈产品质量控制提供可靠的技术支撑。如需进一步了解检测流程或获取针对性技术方案，欢迎联系深圳华瑞测进行详细咨询。
