吴中区吊环螺栓渗透探伤检测 裂纹无损检测

渗透探伤检测（PT，Liquid Penetrant Testing）

适用场景

适用于表面开口裂纹（如疲劳裂纹、应力裂纹）的检测，尤其对不锈钢、合金钢等非多孔材料效果显著。

检测步骤

1. 预处理

• 清洁表面：用或酒精去除螺栓表面的油污、锈迹、涂层等（确保渗透剂能渗入裂纹）。

• 干燥：自然晾干或用压缩空气吹干。

2. 渗透剂施加

• 喷涂或刷涂荧光渗透剂（荧光PT）或着色渗透剂（红色，可见光PT）。

• 渗透时间：通常10-30分钟（根据裂纹细微程度调整）。

3. 去除多余渗透剂

• 用干净的布擦拭表面，再用溶剂清洗剂（非水基）轻擦，避免过度清洗导致裂纹内渗透剂流失。

4. 显像剂施加

• 喷涂白色显像剂，形成对比背景，吸附裂纹中的渗透剂使其显现。

• 显像时间：5-10分钟。

5. 观察与判定

• 荧光PT：在紫外灯（黑光灯）下观察黄绿色荧光痕迹。

• 着色PT：在白光下观察红色裂纹痕迹。

• 记录缺陷：标记裂纹位置、长度和形态（如线状、网状）。

标准参考

• 国际：ASTM E165、ISO 3452。

• 中国：GB/T 18851.1-2012（无损检测 渗透检测）。

注意事项

• 环境温度建议10~50℃，避免低温导致渗透剂流动性差。

• 检测后需彻底清洁螺栓，防止残留化学剂腐蚀。

•


其他裂纹无损检测方法（补充PT的局限性）

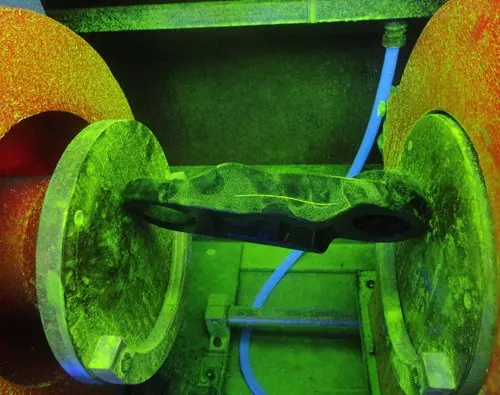

1. 磁粉检测（MT，Magnetic Particle Testing）

• 原理：对铁磁性材料（如碳钢）磁化后，裂纹处产生漏磁场吸附磁粉。

• 步骤：

1. 磁化螺栓（轴向或周向）。

2. 喷洒荧光或黑色磁粉。

3. 紫外灯或白光下观察磁痕。

• 优势：可检测近表面裂纹（深度≤2mm）。

• 标准：ASTM E709、GB/T 15822.1-2005。

2. 超声波检测（UT，Ultrasonic Testing）

• 原理：高频声波遇到裂纹反射，通过回波判断缺陷。

• 步骤：

1. 耦合剂涂抹螺栓表面。

2. 探头扫描，分析A扫描波形或TOFD图像。

• 优势：可检测内部裂纹和深度。

• 标准：ASTM E164、GB/T 11345-2013。

3. 涡流检测（ET，Eddy Current Testing）

• 原理：交变磁场诱导涡流，裂纹导致涡流变化。

• 适用：表面或近表面裂纹，适合批量快速检测。

• 标准：ASTM E309、GB/T 14480-2015。
