吊环螺栓磁粉探伤检测 抗拉强度检测

吊环螺栓磁粉探伤检测与抗拉强度检测要点如下：

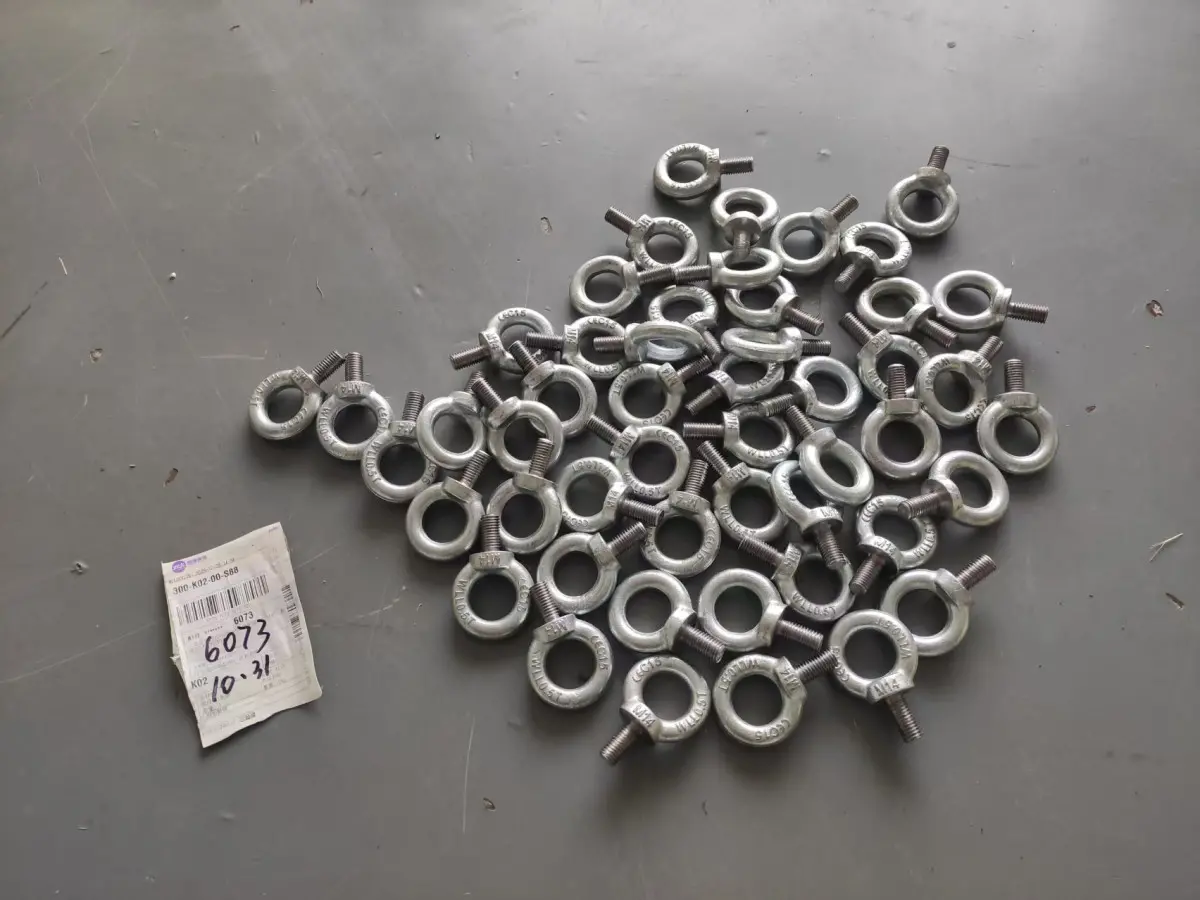

一、磁粉探伤检测

检测目的

检测吊环螺栓表面及近表面的裂纹、折叠、夹杂等缺陷，防止因缺陷导致螺栓在承载时断裂，保障起重作业安全。

检测标准

：ISO 17638《焊缝无损检测 磁粉检测》、ASTM E1444《磁粉检测标准方法》。

中国标准：GB/T 15822《磁粉检测》、JB/T 4730.4《承压设备无损检测 第4部分：磁粉检测》。

行业规范：起重机械行业可参考TSG Q7015《起重机械定期检验规则》中关于螺栓检测的要求。

检测方法

预处理：清洁吊环螺栓表面，去除油污、锈蚀、氧化皮和涂层，确保检测面干燥、无干扰。

磁化方式：

直接通电法：适用于环部直径≤50mm的螺栓，将螺栓夹在磁化夹具中通电，产生周向磁场。

线圈法：将螺栓穿过线圈，通电产生纵向磁场，适用于检测纵向缺陷（如螺纹裂纹）。

磁轭法：使用便携式磁轭（如Y型磁轭）接触螺栓表面，产生局部磁场，适用于现场检测。

复合磁化：结合周向和纵向磁场，一次磁化检测所有方向缺陷（如使用交叉磁轭）。

磁粉施加：

干粉：适用于粗糙表面（如锻造面），用喷枪均匀喷洒。

湿粉：将磁粉悬浮于煤油或水基载体中，用喷壶喷洒，灵敏度更高（推荐用于螺纹等精细表面）。

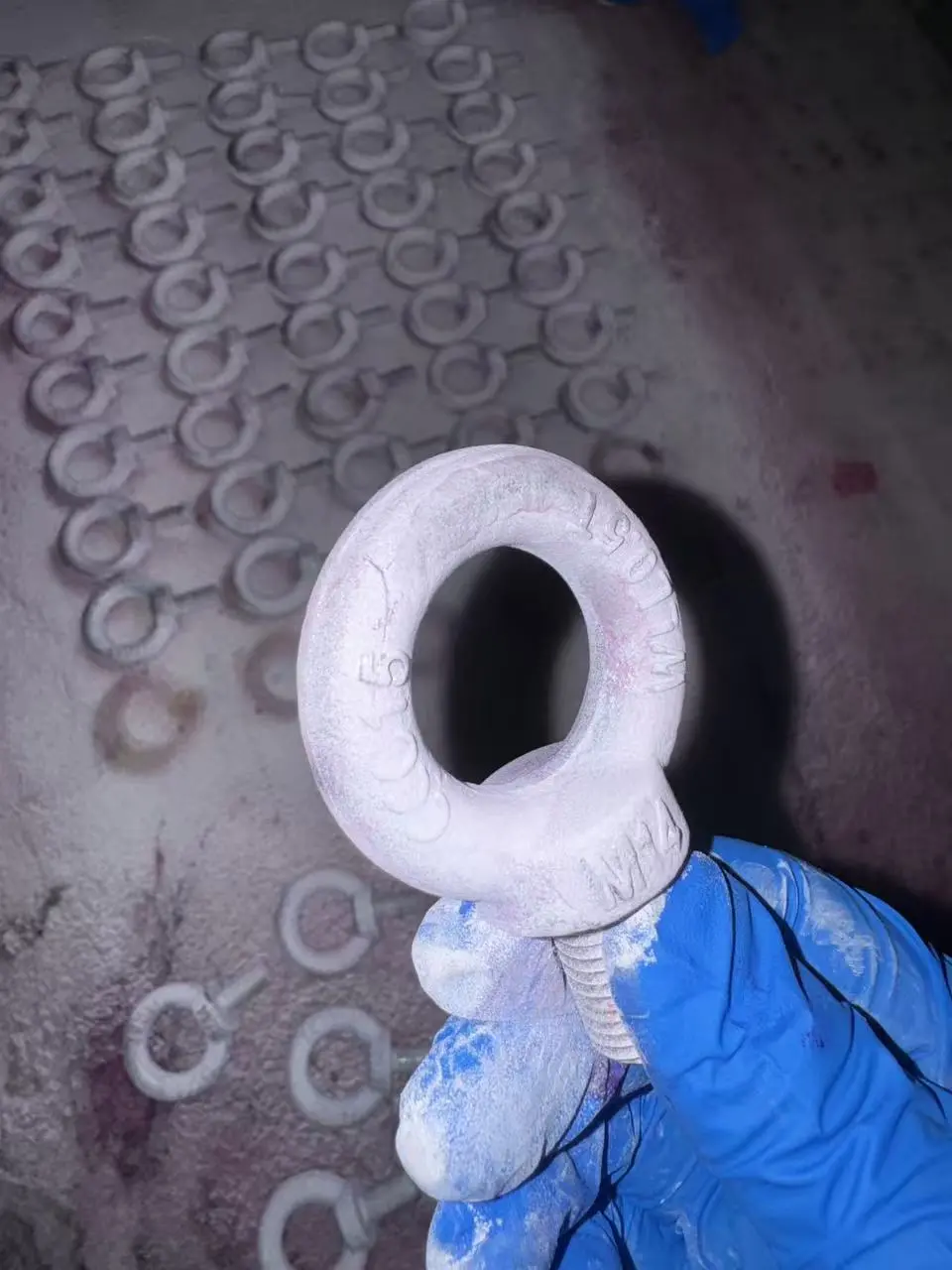

观察与记录：

观察条件：在白光下（照度≥1000lx）或黑光灯（UV-A，波长320~400nm，照度≥1000μW/cm²）下观察。

缺陷记录：拍摄缺陷磁痕照片，标注位置、尺寸和形状，按标准评定缺陷等级（如GB/T 15822将缺陷分为线性、圆形、分散状等）。

退磁与清洁：若螺栓需继续使用，需用退磁机退磁至剩磁≤0.3mT（3Gs），避免吸附铁屑；用压缩空气或布擦拭去除残留磁粉。

检测注意事项

灵敏度验证：用A型或C型标准试片（如15/50试片）贴在螺栓表面，检测时能清晰显示试片人工缺陷，证明系统灵敏度合格。

螺纹检测：螺纹根部易产生应力腐蚀裂纹，需用磁轭法或线圈法重点检测，必要时旋转螺栓多次磁化。

安全操作：检测过程中应严格遵守安全操作规程，防止触电、火灾等事故。

二、抗拉强度检测

检测目的

验证吊环螺栓的抗拉强度和伸长率等力学性能指标，确保其在使用过程中能够承受预期的载荷而不发生失效。

检测标准

：ISO 898-1《紧固件机械性能 螺栓、螺钉和螺柱》。

中国标准：GB/T 3098.1《紧固件机械性能 螺栓、螺钉和螺柱》、GB/T 228.1《金属材料拉伸试验第1部分：室温试验方法》。

行业规范：如DIN 580针对吊环螺栓的抗拉强度检测标准，规定了不同规格吊环螺栓的Zui大允许载荷数值。

检测方法

试样制备：根据检测标准或要求，从吊环螺栓上截取或制备符合要求的试样。

安装试样：将试样安装在拉力试验机上，确保试样安装正确且稳固。

施加拉力：按照规定的速度和方向逐渐增加拉力至预定的载荷或直至试样断裂。

观察与记录：在施加拉力的过程中，观察试样的变形情况，记录拉力-位移曲线等关键数据。

评估与判断：根据检测结果和检测标准，评估吊环螺栓的抗拉强度和伸长率等力学性能指标是否符合要求。

检测注意事项

设备要求：拉力试验机应符合GB/T 16825.1的规定，装夹紧固件时，应避免斜拉，可使用自动定心装置。

操作规范：检测过程中应严格控制加载速度和方向，避免对试样造成冲击或偏心加载。

结果处理：检测结果应客观、准确，对不满足要求的吊环螺栓应及时处理或更换。
