螺栓、植筋、化学锚栓现场拉拔承载力检测全套方案

核心执行标准

混凝土后锚固通用：JGJ 145-2013《混凝土结构后锚固技术规程》（现场验收、监理强制依据）

钢筋植筋专项：GB 50367《混凝土结构加固设计规范》

膨胀 / 化学锚栓产品标准：JG 160；金属螺栓原材料拉伸：GB/T 228

幕墙、钢结构配套：JGJ102、JGJ133

三类产品检测区分

1. 普通金属螺栓（高强 / 普通外六角螺栓）

分两种检测场景：

1）实验室原材料拉伸（只测螺栓钢材）

检测项目：屈服强度、抗拉强度、断后伸长率、极限拉力、断裂位置；仅评价螺栓本身力学，不包含混凝土基材。

2）预埋地脚螺栓现场拉拔

整体锚固承载力，测试螺栓与混凝土结合体系。

2. 化学锚栓（药管式、注射式化学锚栓）

后置埋件，依靠树脂胶体粘结钢筋 / 螺杆与混凝土，幕墙、设备支座、钢结构常用。

破坏形式：胶体界面剥离、混凝土锥体破坏、螺杆拉断、整体拔出。

3. 植筋（钢筋植入混凝土加固）

多用于结构加固、梁柱接茬、楼板新增受力筋，埋深大、承载力高；重点考核钢筋与混凝土粘结锚固力。

通用检测分类：非破损检验、极限破损检验

（一）非破损检验（工程常规抽检，不破坏构件）

加载要求：匀速分级加载至 1.15 倍设计拉力值，稳压持荷 5min；

合格判定：无滑移、无裂缝、无胶体脱落、螺杆无松动、基材无崩裂；

检测后构件可正常投入使用，是竣工验收Zui常用方式。

（二）极限破损拉拔（型式检验、质量异议、加固鉴定）

持续加载直至发生破坏，记录极限破坏荷载，判定破坏模式，用于核算实际锚固承载力：

螺杆 / 钢筋钢材拉断（基材与粘结合格，螺栓强度不足）

粘结界面剥离（化学锚栓 / 植筋孔内清灰不到位、药剂固化不足）

混凝土锥体拔出（混凝土强度偏低、埋深不足、边距过小）

基材劈裂、边缘崩角（锚栓离构件边缘太近）

螺纹滑丝、螺母脱出

检测前置必备条件

化学锚栓 / 植龄固化龄期

常温环境药剂标准固化 24h，低温环境延长至 48~72h；未完全固化严禁测试，承载力会大幅偏低。

基材要求

避开混凝土裂缝、蜂窝疏松、修补区域；记录基材强度（回弹辅助检测）、构件厚度、Zui小边距、间距。

施工核查

植筋 / 化学锚栓孔洞必须清灰、干燥；孔径、埋深符合设计图纸；

设备要求

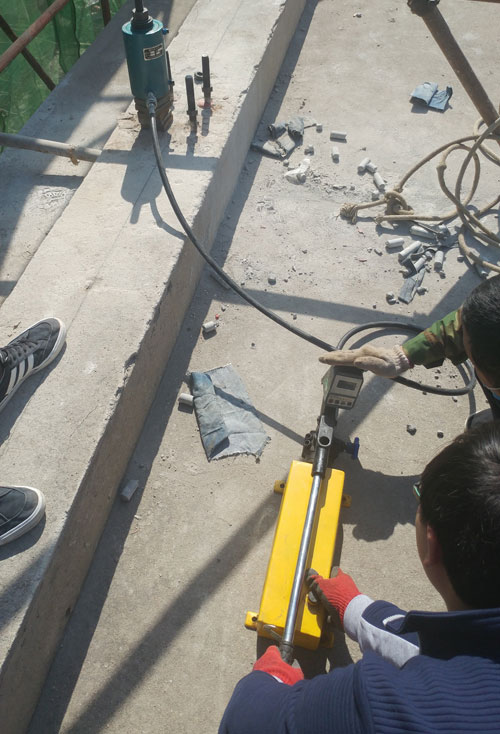

油压拉拔仪经计量校准，配套位移传感器，平稳慢速加载，禁止冲击加压。

抽检规则（JGJ145 强制）

同基材、同规格、同施工工艺划分为一个检验批；

常规受力锚栓、植筋：每 100 根抽检不少于 3 根；

首次抽检不合格，加倍取样复检；复检仍不合格，该批次全部做破损检测；

悬挑幕墙、桥梁、承重加固植筋提高抽检比例。
