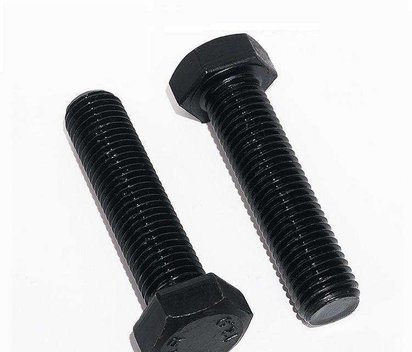

钢结构螺栓钢结构生产厂家钢结构源头批发
产品详情 品牌：吉昊 型号：M16-M27 类型：六角头螺栓 规格：M20 材质：碳钢 连接受力方式：普通螺栓 精度等级：A 性能等级：8.8 制造标准：国标 头型：外六角 螺纹公差：6H 应用范围：通用 表面处理：氧化发黑 加工定制：非加工定制 标准编号：1228 公称长度：50mm M16：16*50 M18：18
面议
库存 999
- 品牌：吉昊
- 型号：M16-M27
- 类型：六角头螺栓
- 规格：M20
- 材质：碳钢
- 连接受力方式：普通螺栓
- 精度等级：A
- 性能等级：8.8
- 制造标准：国标
- 头型：外六角
- 螺纹公差：6H
- 应用范围：通用
- 表面处理：氧化发黑
- 加工定制：非加工定制
- 标准编号：1228
- 公称长度：50mm
- M16：16*50
- M18：18*50
- M20：20*50
- M22：22*55
- M27：27*60
钢结构用高强度大六角头螺栓
英文标准名称： High strength bolts with large hexagon head for steel structures
发布日期 IssuanceDate： 2006-3-27
实施日期 ExecuteDate： 2006-11-1
首次发布日期 FirstIssuance Date： 1976-2-10
标准状态 StandardState： 现行
复审确认日期 ReviewAffirmance Date：
计划编号 Plan No： 20031065-T-604
代替国标号 ReplacedStandard： GB/T 1228-1991
被代替国标号 ReplacedStandard:
废止时间 RevocatoryDate：
采用国际标准号 AdoptedInternational Standard No： ISO 7412:1984
采标名称 AdoptedInternational Standard Name： 高强度栓结构用大六角头螺栓（短螺纹长度）产品等级C级 性能等级8.8和10.9级
采用程度 ApplicationDegree： NEQ
采用国际标准 AdoptedInternational Standard： ISO
国际标准分类号(ICS)： 21.060.01
中国标准分类号(CCS)： J13
标准类别 StandardSort： 产品
标准页码 Number ofPages:
标准价格(元) Price(￥)：
主管部门 Governor： 中国机械工业联合会
归口单位 TechnicalCommittees： 全国紧固件标准化技术委员会
起草单位 DraftingCommittee： 铁道科学研究院、机械科学研究院、上海高强度螺栓厂、中冶集团建筑研究总院、大冶钢厂
[1]
连接工艺编辑
适用范围
适用于钢结构安装工程大六角高强度螺栓连接的施工技术。
材料要求
2.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定
2.2 大六角头高强度螺栓、螺母和垫圈的规格、尺寸及重量应符合设计规定。
2.3 不同等级的大六角头高强度螺桂的材料性能必须符合表22.3的规定。
表22.3 不同等级的大六角头高强度螺栓的材料性能
性能等级 | 抗拉强度δb N/mm2 (kgf/mm2) | 屈服强度δ0.2 N/mm2 (kgf/mm2) | 伸长率δs (%) | 收缩率ψ (%) | 冲击韧性aK J/cm2 (kgf/mm2) |
不小于 | |||||
10.9s | 1040～1240 (106～126) | 940 (95) | 10 | 42 | 59 (6) |
8.8s | 830～1030 (85～105) | 660 (68) | 12 | 45 | 78 (8) |
2.4 不同规格的高强度螺栓的机械性能、拉力应符合表22.4的规定。
表22.4 不同规格大六角头高强度螺栓的机械性能、拉力
公称直径d(mm) | 12 | 16 | 20 | (22) | 24 | (27) | 30 | ||
公称应力截面积As (mm2) | 84.3 | 157 | 245 | 303 | 353 | 459 | 561 | ||
性能等级 | 10.9s | 拉力截荷N（kgf） | 87700～104500 (8940～10700) | 163000～195000 (16600～19800) | 255000～304000 (26000～31000) | 315000～376000 (32100～38300) | 367000～438000 (374000～438000) | 477000～438000 (48600～58000) | 583000～696000 (59400～70900) |
8.8s | 70000～86800 (7140～8850) | 130000～162000 (13300～16500) | 203000～252000 (20700～25700) | 251000～312000 (25600～31800) | 293000～364000 (29900～37000) | 381000～473000 (38800～48200) | 466000～578000 (47500～58900) | ||
2.5 大六角头高强度螺栓的硬度应符合表22.5的规定。
表22.5 螺栓硬度
性能等级 | 维氏硬度HV30 | 洛式硬度HRC |
10.9S | 312～367 | 33～39 |
8.8S | 249～296 | 24～31 |
2.6 大六角头高强螺栓的边接副是由一个螺栓、二个垫圈、一个螺母组成，螺栓、螺母和垫圈应按表22.6规定配套使用。
表22.6 螺栓、螺母和垫圈的配套
螺栓 | 螺母 | 垫圈 |
10.9s | 10H | HRC34～45 |
8.8s | 8H | HRC35～45 |
2.7 大六角高强度螺栓验收入库后应按规定分类存放，应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。
2.8 大六角头高强度螺栓验收入库后应按规格分类存放，应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。螺栓不得粘染泥土、油污，必须清理干净。
主要机具设备
电动扭矩扳手及控制箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、锤子等。
作业条件
4.1 高强度螺栓连接磨擦面必须符合设计要求，磨擦系数必须达到设计要求。磨擦面不允许有残留有氧化铁皮。
4.2 磨擦面的处理与保存时间、保存条件应与磨擦系数试件的保存时间、条件相同。
4.3 施工部位磨擦面应防止被油污和油漆等污染，如有污染必须彻底清理干净。
4.4 调整扭矩扳手。根据施工技术要求，认真调整扭矩扳手，扭矩扳手的扭矩值在允许偏差范围之内。施工用的扭矩扳手，其误差应控制在±5%以内。校正用的扭矩扳手，其误差应控制在±3%以内。
4.4.1 当施工采用电动扳手时，在调好档位后应用扭矩测量扳手反复校正电动扳手的扭矩力与设计要求是否一致。扭矩值过高，会使高强度螺栓过拧，造成螺栓超负载运行，随着时间过长，会使大六角头高强度螺栓产生裂纹等隐患。当扭矩值过低时，会使高强度螺栓达不到预定紧固值，从而造成钢结构连接面磨擦系数下降，承载能力下降。
4.4.2 当施工采用手动扳手时，应每天用扭矩测量扳手检测手动扳手的紧固位置是否正常，检查手动扳手的显示信号是否灵敏，防止超拧或紧固不到位。
