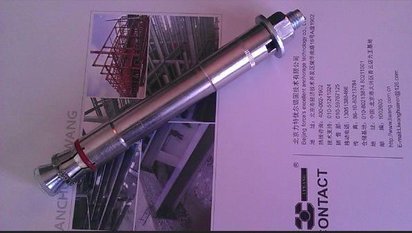

LZK-B自切底扩孔机械锚栓 安全的锚栓

LIWANG力王机械锁固机构锚栓简介

（一）、LZK-A型自切扩孔锚栓：

锚栓膨胀部位设计成刀齿状，具有切铣刀具功能，可快速切削扩孔。刀齿部采用分电镀焊接金刚石或焊接合金刀片工艺，安装时将锚栓体放入孔中，用专用工具连接锚栓，压紧锚栓套使之旋转，锚栓套头部开口胀管受压力作用逐渐胀开，自动将孔的底部孔切削扩大，扩孔后的型腔与锚栓的膨胀开的头部形成机械锁固机构，不产生膨胀应力。

LZK带铣削刀齿自切扩孔锚栓，由我公司自主研发，并申报多项发明专利，现已大批量投放市场，受到设计部门施工单位的一致好评。该产品设计合理，制造成本低，切削扩孔尺寸准确。特别是遇有钢筋时可快速进行切削扩孔，突解决了现有产品无法实现对混凝土中的钢筋部位进行扩孔切削，安装锚固强度无法保证的难题。力王新型自切式扩孔锚栓增设连续切削功能更具实用，扩孔尺寸准确，省去了使用后扩孔专用钻头扩孔环节，降低了成本，提高了安装效率。

LZK-A型力王自切扩孔锚栓,是目前世界上先进的锚栓，彻底打破了该结构锚栓长期被国外垄断的局面。

  自切扩孔锚栓的结构：带铣削刀齿自切扩孔锚栓分内外螺纹连接两种结构，LZK-A/LZK-B.由锥度紧固螺母（或锥度螺杆）、开口胀套、连接套管、垫片、紧固螺母、通丝螺杆（或螺栓）组成。材质根据不同使用要求一般为优质碳钢、合金钢（在潮湿工作环境使用须加密封橡胶圈，表面热镀锌或达克罗处理）或不A4锈钢加工制造。

自切扩孔锚栓应用领域：产品设计符合JB2004-160《膨胀锚栓、扩孔型锚栓》行业标准，经国家建筑材料测试中心检测合格。

该产品广泛适用于各种重型设备、管道悬挂支架、隧道电器安装锚固系统、结构加固、幕墙龙骨锚固等领域，其产品具有锚固强度高、抗剪切力、各种动、重荷载工作环境、没有膨胀应力、小边距、安全可靠等优点。同时可按客户需求设计加工各种结构锚固系统。

产品特征：

1、自切底锚栓锚固强度高于普通机械锚栓

2、各项技术指标达到JB160-2004标准要求

3、适用于动静荷载安装区域环境

4、安装快捷，不需要专用工具

材  质:螺杆8.8级，锚栓头部45或40Cr并进行热处理。

表面处理：镀锌；有防潮要求热寖锌或达克罗处理

安装：

注意：安装混凝土基材孔过大会影响锚固承载力，安装请选配锚栓相应型号的钻头。

LIWANG力王机械锁固机构锚栓简介

（一）、LZK-A型自切扩孔锚栓：

锚栓膨胀部位设计成刀齿状，具有切铣刀具功能，可快速切削扩孔。刀齿部采用分电镀焊接金刚石或焊接合金刀片工艺，安装时将锚栓体放入孔中，用专用工具连接锚栓，压紧锚栓套使之旋转，锚栓套头部开口胀管受压力作用逐渐胀开，自动将孔的底部孔切削扩大，扩孔后的型腔与锚栓的膨胀开的头部形成机械锁固机构，不产生膨胀应力。

LZK带铣削刀齿自切扩孔锚栓，由我公司自主研发，并申报多项发明专利，现已大批量投放市场，受到设计部门施工单位的一致好评。该产品设计合理，制造成本低，切削扩孔尺寸准确。特别是遇有钢筋时可快速进行切削扩孔，突解决了现有产品无法实现对混凝土中的钢筋部位进行扩孔切削，安装锚固强度无法保证的难题。力王新型自切式扩孔锚栓增设连续切削功能更具实用，扩孔尺寸准确，省去了使用后扩孔专用钻头扩孔环节，降低了成本，提高了安装效率。

LZK-A型力王自切扩孔锚栓,是目前世界上先进的锚栓，彻底打破了该结构锚栓长期被国外垄断的局面。

  自切扩孔锚栓的结构：带铣削刀齿自切扩孔锚栓分内外螺纹连接两种结构，LZK-A/LZK-B.由锥度紧固螺母（或锥度螺杆）、开口胀套、连接套管、垫片、紧固螺母、通丝螺杆（或螺栓）组成。材质根据不同使用要求一般为优质碳钢、合金钢（在潮湿工作环境使用须加密封橡胶圈，表面热镀锌或达克罗处理）或不A4锈钢加工制造。

自切扩孔锚栓应用领域：产品设计符合JG2004-160《膨胀锚栓、扩孔型锚栓》行业标准，经国家建筑材料测试中心检测合格。

该产品广泛适用于各种重型设备、管道悬挂支架、隧道电器安装锚固系统、结构加固、幕墙龙骨锚固等领域，其产品具有锚固强度高、抗剪切力、各种动、重荷载工作环境、没有膨胀应力、小边距、安全可靠等优点。同时可按客户需求设计加工各种结构锚固系统。

产品特征：

1、自切底锚栓锚固强度高于普通机械锚栓

2、各项技术指标达到JB160-2004标准要求

3、适用于动静荷载安装区域环境

4、安装快捷，不需要专用工具

材  质:螺杆8.8级，锚栓头部45或40Cr并进行热处理。

表面处理：镀锌；有防潮要求热寖锌或达克罗处理

安装：

注意：安装混凝土基材孔过大会影响锚固承载力，安装请选配锚栓相应型号的钻头。

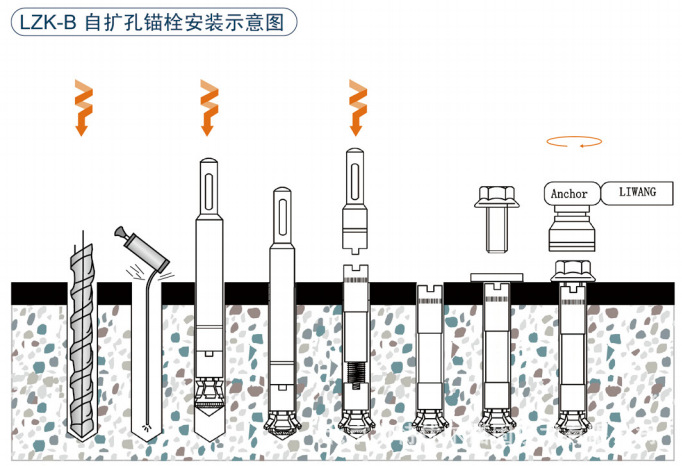

安装形式：

(1)穿透式安装

1、确定有效锚固深度，用钻头在混凝土基材上打孔

2、打完孔后用气泵或手动气筒清理干净孔中的灰尘和沙粒

3、根据自扩孔锚栓规格，用冲击钻头进行打孔，孔深为有效深度。

4、将锚栓插入连接件孔中，再卸下垫片和六角螺母，使用专用冲击电锤连接套头工具与锚栓套筒键槽相配合后，开始扩孔。

5、锚栓头部受冲击压力作用逐渐胀开，当锚栓体沿轴向达到设定位移值时，表明型腔孔已扩完。卸下套头工具，再将垫片，螺母安装好，采用扭矩扳手按照设计值拧紧达到设计值时，即安装完

(2)预置式安装

1、确定有效锚固深度，用钻头在混凝土基材上打孔

2、打完孔后用气泵或手动气筒清理干净孔中的灰尘和沙粒

3、根据自扩孔锚栓规格，用冲击钻头进行打孔，孔深为有效深度。

4、将锚栓插入孔中，再卸下垫片和六角螺母，使用专用冲击电锤连接套头工具与锚栓套筒键槽相配合后，开始扩孔。

5、锚栓头部受冲击压力作用逐渐胀开，当锚栓体沿轴向达到设定位移值时，表明型腔孔已扩完。卸下套头工具，再将被连接件安装好，放上垫片和螺母用扭矩扳手拧紧达到设计值时，即安装完成。
